مشخصات فنی:

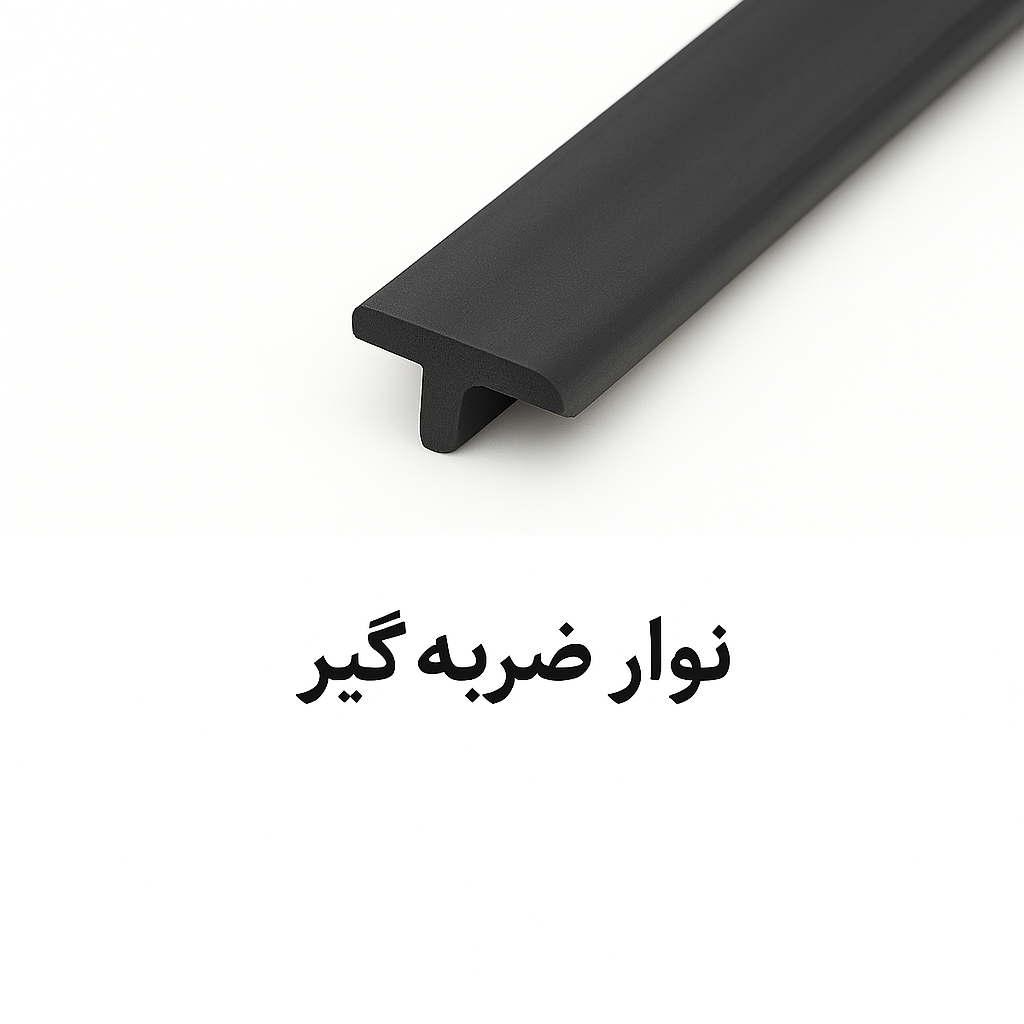

تمامی بلوک‌های سیستم فایل بایگانی ریلی مجهز به لاستیک ضربه‌گیر کشویی هستند. این نوارها بدون استفاده از چسب نگهدارنده نصب می‌شوند و به‌صورت مکانیکی در محل خود قرار می‌گیرند.
توضیحات تکمیلی:
نوار ضربه‌گیر به عنوان یک عنصر محافظتی در ساختار بلوک‌ها عمل می‌کند. طراحی کشویی آن باعث می‌شود که در صورت برخورد بلوک‌ها با یکدیگر، ضربه‌ها جذب شده و از انتقال نیرو به سایر قطعات جلوگیری شود. عدم استفاده از چسب نگهدارنده، علاوه بر تسهیل در فرآیند نصب و تعویض، موجب حفظ یکپارچگی سطح بلوک‌ها و جلوگیری از آسیب به رنگ یا پوشش آن‌ها می‌شود.
کاربرد و نقش در سیستم:
این نوارها نقش مهمی در افزایش دوام و ایمنی سیستم دارند. در هنگام حرکت بلوک‌ها روی ریل، احتمال برخورد ناگهانی وجود دارد. نوار ضربه‌گیر با جذب انرژی ضربه، از آسیب‌های احتمالی به ساختار بلوک‌ها، ریل‌ها و مکانیزم حرکتی جلوگیری می‌کند. همچنین، صدای ناشی از برخورد را کاهش داده و تجربه کاربری روان‌تری را فراهم می‌سازد.
جمع‌بندی:
نوار ضربه‌گیر کشویی، با طراحی ساده اما مؤثر، یکی از اجزای کلیدی در حفظ عملکرد و زیبایی سیستم فایل بایگانی ریلی محسوب می‌شود. این قطعه کوچک، با جلوگیری از ضربه‌های ناخواسته، عمر مفید تجهیزات را افزایش داده و استانداردهای حرفه‌ای در طراحی صنعتی را رعایت می‌کند.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی:

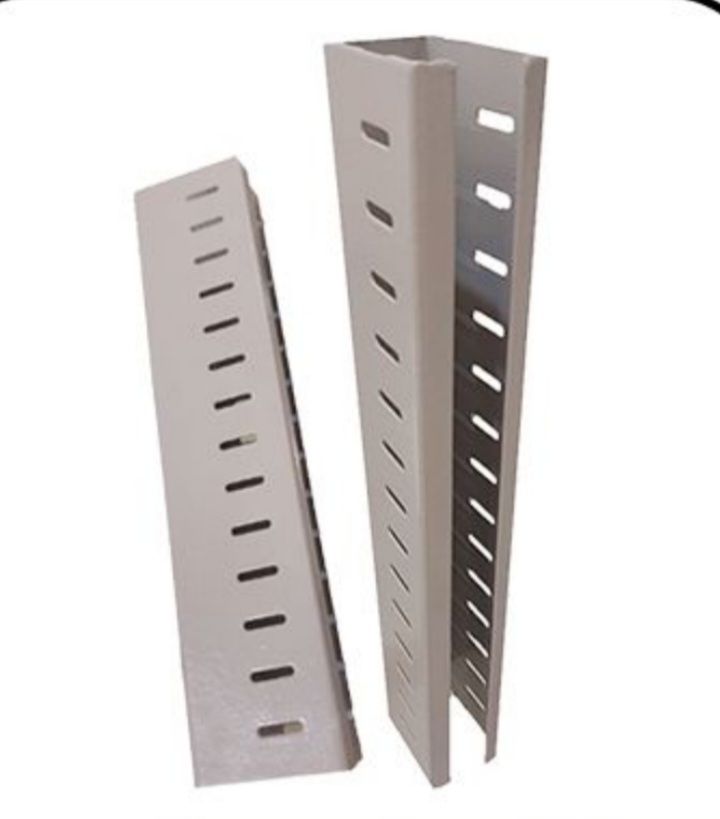

ستون نگهدارنده با استفاده از دستگاه‌های CNC پانچ و لیزر، از ورق فولادی ST12 با ضخامت ۲ میلی‌متر ساخته شده است. این ورق‌ها به شکل قوطی پروفیل فرم‌دهی و کلاف‌سازی می‌شوند تا ساختاری مقاوم و دقیق حاصل شود.
توضیحات تکمیلی:
فرآیند تولید ستون نگهدارنده با بهره‌گیری از فناوری CNC، دقت بالا در برش و پانچ را تضمین می‌کند. استفاده از ورق ST12، که از فولاد کم‌کربن با قابلیت شکل‌پذیری مناسب است، موجب می‌شود ستون‌ها علاوه بر استحکام مکانیکی، قابلیت رنگ‌پذیری و جوشکاری مطلوبی نیز داشته باشند. فرم قوطی پروفیل، پایداری ساختاری را افزایش داده و امکان اتصال دقیق به سایر اجزای سیستم را فراهم می‌سازد.
کاربرد و نقش در سیستم:
ستون نگهدارنده، به عنوان عنصر اصلی در اسکلت‌بندی بلوک‌ها، وظیفه تحمل بار و انتقال نیرو را بر عهده دارد. این قطعه، پایه‌ای برای اتصال سایر اجزای مکانیکی و تزئینی بوده و نقش کلیدی در حفظ تعادل و ایستایی سیستم فایل بایگانی ریلی ایفا می‌کند. طراحی دقیق آن، از تاب‌خوردگی و تغییر شکل در طول زمان جلوگیری کرده و عمر مفید سازه را افزایش می‌دهد.
جمع‌بندی:
ستون نگهدارنده، با ساختار مهندسی‌شده و متریال استاندارد، یکی از اجزای حیاتی در تضمین عملکرد پایدار و ایمن سیستم بایگانی ریلی است. دقت در تولید و انتخاب ورق مناسب، نشان‌دهنده تعهد به کیفیت و دوام در طراحی صنعتی این محصول است.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی
کلاف شاسی از پروفیل صنعتی با ابعاد استاندارد 40×80 میلی‌متر و ضخامت 2 میلی‌متر ساخته شده است. این قطعه به‌صورت یکپارچه و با بهره‌گیری از جوش CO₂ مونتاژ می‌گردد. نوع جوشکاری انتخاب‌شده موجب اتصال یکنواخت، نفوذ بالا و مقاومت مطلوب در برابر تنش‌های مکانیکی می‌شود.
توضیحات تکمیلی
کلاف شاسی به‌عنوان بخش پایه‌ای در ساختار فایل بایگانی ریلی، نقش کلیدی در انسجام و استحکام مجموعه ایفا می‌کند. استفاده از پروفیل‌های صنعتی با ضخامت مناسب، تضمین‌کننده مقاومت بالا در برابر فشارهای وارده و جلوگیری از تغییر شکل در طول زمان است. همچنین، اجرای دقیق جوشکاری با گاز CO₂ موجب افزایش عمر مفید قطعه و حفظ یکپارچگی ساختار می‌گردد.
کاربرد و نقش در فایل بایگانی ریلی
کلاف شاسی به‌عنوان اسکلت اصلی فایل بایگانی، وظیفه دارد:
- فراهم‌سازی چارچوبی مستحکم برای نصب سایر اجزا مانند ریل‌ها، چرخ‌ها، کابین‌ها و سیستم انتقال نیرو
- تحمل وزن کلی مجموعه و توزیع یکنواخت بار وارده از اسناد و تجهیزات ذخیره‌شده
- جلوگیری از تاب‌برداشتن، شکست یا تغییر شکل سازه در اثر استفاده مداوم یا جابجایی‌های مکرر
- تسهیل فرآیند مونتاژ با ایجاد نقاط اتصال دقیق و استاندارد برای سایر قطعات
نتیجه‌گیری
کلاف شاسی، به‌عنوان ستون فقرات فایل بایگانی ریلی، نقشی حیاتی در عملکرد صحیح، ایمنی و دوام این سیستم ایفا می‌کند. انتخاب متریال مناسب، رعایت استانداردهای ساخت و اجرای دقیق جوشکاری، همگی عواملی هستند که کیفیت نهایی محصول را تضمین می‌نمایند. بدون وجود یک کلاف شاسی مستحکم، هیچ فایل بایگانی ریلی نمی‌تواند عملکردی مطمئن و پایدار داشته باشد.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

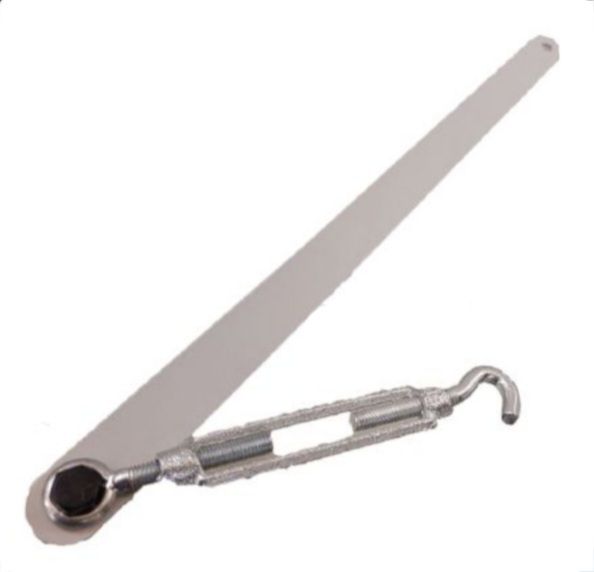

تسمه و مهارکش از تسمه فلزی با ضخامت ۲ میلی‌متر ساخته شده‌اند. این تسمه‌ها به‌جای سیم‌بُکسل در ساختار قفسه‌های فایل بایگانی ریلی استفاده می‌شوند. مهارکش‌ها نیز از نوع قابل تنظیم بوده و امکان کنترل کشش تسمه را فراهم می‌کنند. جنس تسمه از فلز مقاوم با پوشش ضدزنگ است که در برابر فشار و خوردگی عملکرد مطلوبی دارد.
توضیحات تکمیلی
استفاده از تسمه فلزی به‌جای سیم‌بُکسل، یک انتخاب فنی دقیق برای افزایش استحکام سازه قفسه‌هاست. تسمه‌ها با ضخامت مناسب، توان تحمل نیروهای جانبی و ارتعاشات ناشی از حرکت قفسه‌ها را دارند. نصب آن‌ها با مهارکش‌های قابل تنظیم انجام می‌شود که امکان تثبیت ساختار و جلوگیری از تغییر شکل را فراهم می‌سازد. این قطعه، ضمن افزایش دوام و ایمنی، نیاز به نگهداری دوره‌ای ندارد و در برابر شرایط محیطی مقاوم است.
کاربرد و نقش در فایل بایگانی ریلی
تسمه و مهارکش به‌عنوان عناصر تقویتی، نقش مهمی در حفظ تعادل، ایستایی و پایداری قفسه‌ها ایفا می‌کنند. در پروژه‌هایی با حجم بالای اسناد و وزن زیاد، این قطعه از واژگونی، خم‌شدگی یا لرزش قفسه‌ها جلوگیری کرده و ایستایی مجموعه را تضمین می‌کند. همچنین با تثبیت اسکلت سازه، از ایجاد تنش‌های اضافی در نقاط اتصال جلوگیری می‌شود و حرکت روان قفسه‌ها روی ریل‌ها تسهیل می‌گردد.
نتیجه‌گیری
تسمه و مهارکش، با طراحی مقاوم و عملکرد دقیق، یکی از اجزای کلیدی در ساختار فایل‌های بایگانی ریلی محسوب می‌شوند. این قطعه با جایگزینی مناسب برای سیم‌بُکسل، نه‌تنها ایمنی سازه را افزایش می‌دهد، بلکه با کاهش هزینه‌های نگهداری و افزایش عمر مفید، ارزش افزوده‌ای برای سیستم ایجاد می‌کند. انتخاب این قطعه نشان‌دهنده توجه به جزئیات فنی و تعهد به کیفیت در طراحی صنعتی است.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

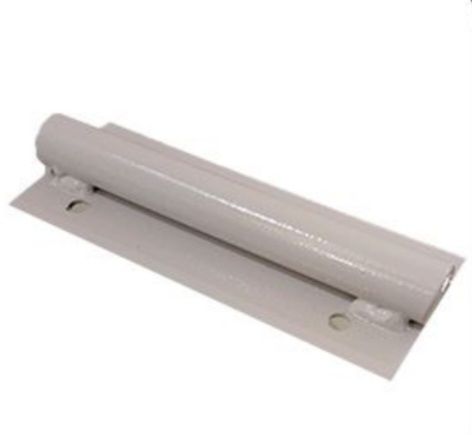

ریل از میل ترانس دو پلیشه نمره ۲۰ ساخته می‌شود. در زیر آن، (تسمه فولادی)به‌عنوان پایه و نگهدارنده استفاده می‌گردد.
توضیحات تکمیلی
میل ترانس دو پلیشه دارای سطح صاف و صیقلی با مقاومت بالا در برابر سایش است. تسمه فولادی زیر ریل، وظیفه تثبیت و توزیع یکنواخت فشار را بر عهده دارد و مانع از تغییر شکل در طول زمان می‌شود.
کاربرد و نقش در فایل بایگانی ریلی
ریل مسیر حرکت کابین‌ها را تعیین می‌کند و با طراحی دقیق، حرکت روان و بدون لرزش را تضمین می‌نماید. استفاده از تسمه زیر ریل باعث افزایش استحکام و کاهش استهلاک در سیستم می‌شود.
نتیجه‌گیری
ریل به‌عنوان ستون فقرات سیستم حرکت، نقش حیاتی در عملکرد دقیق و ایمن فایل‌های بایگانی ریلی دارد. ترکیب میل ترانس و تسمه فولادی، دوام و پایداری این قطعه را در شرایط کاری مختلف تضمین می‌کند.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی
این قطعه از (چدن نشکن GG25) ساخته شده و به‌صورت (جناقی) تراشکاری می‌شود. دارای شفت فولادی است که درون کنس بلبرینگ به‌صورت ثابت نصب می‌گردد.
توضیحات تکمیلی
چدن GG25 مقاومت بالایی در برابر فشار و سایش دارد. تراشکاری جناقی باعث حرکت روان‌تر روی ریل می‌شود. شفت فولادی با فیکس شدن در بلبرینگ، لرزش را کاهش داده و پایداری چرخ را افزایش می‌دهد.
کاربرد و نقش در فایل بایگانی ریلی
این سیستم، وظیفه جابجایی روان و بی‌صدا کابین‌ها را بر عهده دارد. طراحی دقیق آن از انحراف مسیر جلوگیری کرده و موجب افزایش عمر مفید قطعات متحرک می‌شود.
نتیجه‌گیری
سیستم حرکت چرخ با ترکیب متریال مقاوم و طراحی مهندسی‌شده، نقش کلیدی در عملکرد ایمن و روان فایل‌های بایگانی ریلی دارد. این قطعه، تضمین‌کننده دوام و کیفیت در استفاده بلندمدت است.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی
این یاتاقان‌ها از نوع (UCP204) هستند، با شافت ۲۰ میلی‌متری و دارای استاندارد CE اروپا که نشان‌دهنده کیفیت و ایمنی بالا در ساخت می‌باشد.
توضیحات تکمیلی
یاتاقان‌های UCP204 دارای بدنه چدنی و بلبرینگ داخلی با قابلیت روان‌کاری هستند. طراحی آن‌ها به گونه‌ای است که نصب آسان و عملکرد پایدار در شرایط کاری مختلف را فراهم می‌سازد.
کاربرد و نقش در فایل بایگانی ریلی
این یاتاقان‌ها وظیفه نگهداری و هدایت شافت چرخ را بر عهده دارند. با کاهش اصطکاک و جذب لرزش، حرکت کابین‌ها را روان‌تر و بی‌صداتر می‌کنند و از آسیب به سایر قطعات جلوگیری می‌نمایند.
نتیجه‌گیری
یاتاقان‌های چرخ با استاندارد CE و طراحی صنعتی، نقش کلیدی در افزایش دوام و عملکرد دقیق سیستم حرکتی فایل‌های بایگانی ریلی دارند. انتخاب این مدل، تضمینی برای بهره‌وری و ایمنی در استفاده بلندمدت است.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

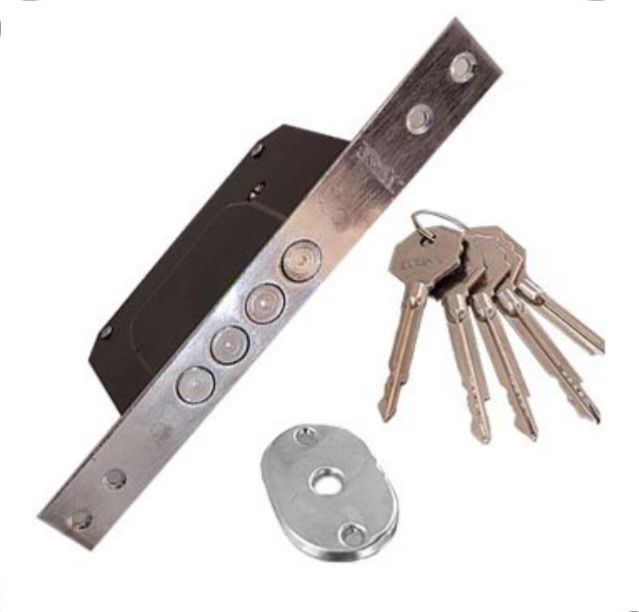

قفل و دستگیره‌های درب از نوع طرح کانادا (میتو) هستند. این مدل دارای طراحی ارگونومیک و مکانیزم قفل‌سازی دقیق می‌باشد.
توضیحات تکمیلی
طرح کانادا (میتو) به‌عنوان یکی از مدل‌های شناخته‌شده در صنعت تجهیزات اداری، از نظر دوام، زیبایی و عملکرد مکانیکی در سطح بالایی قرار دارد. این دستگیره‌ها با بدنه مقاوم و قفل داخلی ایمن، امکان باز و بسته شدن روان درب‌ها را فراهم می‌کنند.
کاربرد و نقش در فایل بایگانی ریلی
قفل و دستگیره درب، وظیفه تأمین امنیت و سهولت دسترسی به اسناد را بر عهده دارد. طراحی استاندارد آن‌ها موجب می‌شود درب‌ها به‌صورت مطمئن بسته شوند و در برابر فشار یا ضربه مقاومت داشته باشند.
نتیجه‌گیری
استفاده از قفل و دستگیره طرح کانادا در فایل‌های بایگانی ریلی، ترکیبی از امنیت، دوام و زیبایی را فراهم می‌آورد. این قطعه، با عملکرد مطمئن و طراحی استاندارد، نقش مهمی در ارتقاء کیفیت و کاربری سیستم دارد.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی
قفل‌های مرکزی از نوع چهار شاخه هستند که به‌صورت مستقیم به زمین متصل می‌شوند. این طراحی باعث افزایش پایداری و امنیت در سیستم بایگانی ریلی می‌گردد.
توضیحات تکمیلی
قفل مرکزی چهار شاخه، با اتصال به کف زمین، نقش مهمی در قفل‌سازی هم‌زمان چند ردیف فایل ایفا می‌کند. این مکانیزم باعث می‌شود که با یک حرکت، چندین درب به‌صورت هم‌زمان قفل یا باز شوند، که هم در صرفه‌جویی زمان مؤثر است و هم در افزایش ایمنی.
کاربرد و نقش در فایل بایگانی ریلی
این نوع قفل، معمولاً در انتهای ردیف‌های متحرک نصب می‌شود و با اتصال به زمین، مانع از حرکت ناخواسته یا باز شدن درب‌ها در زمان غیرمجاز می‌گردد. همچنین، در سیستم‌های بزرگ بایگانی، وجود قفل مرکزی باعث مدیریت بهتر دسترسی به اسناد می‌شود.
نتیجه‌گیری
قفل مرکزی چهار شاخه، با طراحی مهندسی و اتصال به زمین، یکی از اجزای کلیدی در تأمین امنیت و عملکرد روان فایل‌های بایگانی ریلی محسوب می‌شود. این قطعه، ترکیبی از مکانیزم قوی، ایمنی بالا و کاربری آسان را ارائه می‌دهد.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

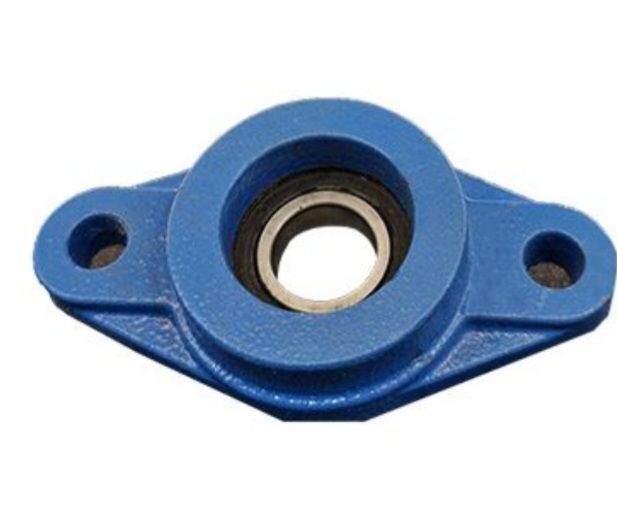

در ساختار فرمان فایل‌های بایگانی ریلی، از یاتاقان‌های فلنج‌دار مدل UCFL 204 استفاده می‌شود که برای شافت‌هایی با قطر ۲۰ میلی‌متر طراحی شده‌اند. این یاتاقان‌ها با بدنه مقاوم و طراحی دو سوراخه، امکان نصب سریع و اتصال پایدار به بدنه را فراهم می‌کنند و در برابر فشارهای مکانیکی عملکرد قابل‌اعتمادی دارند.
توضیحات تکمیلی
یاتاقان‌های UCFL 204 به دلیل طراحی فلنج‌دار، نصب سریع و پایداری بالا در برابر لرزش را فراهم می‌کنند. این مدل به‌طور خاص برای پشتیبانی از شافت‌های فرمان در سیستم‌های ریلی طراحی شده و مانع از انحراف یا اصطکاک اضافی در حرکت می‌شود.
کاربرد و نقش در فایل بایگانی ریلی
در مکانیزم فرمان فایل ریلی، این یاتاقان‌ها وظیفه نگهداری و هدایت شافت فرمان را بر عهده دارند. با کاهش اصطکاک و افزایش دقت حرکت، عملکرد روان و بی‌صدای سیستم را تضمین می‌کنند.
نتیجه گیری
استفاده از UCFL 204 با شافت ۲۰ میلی‌متری، ترکیبی از دوام، دقت و سهولت نصب را به سیستم فرمان فایل ریلی اضافه می‌کند. این انتخاب، هم از نظر فنی و هم از نظر نگهداری، گزینه‌ای بهینه برای طراحی‌های حرفه‌ای محسوب می‌شود.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

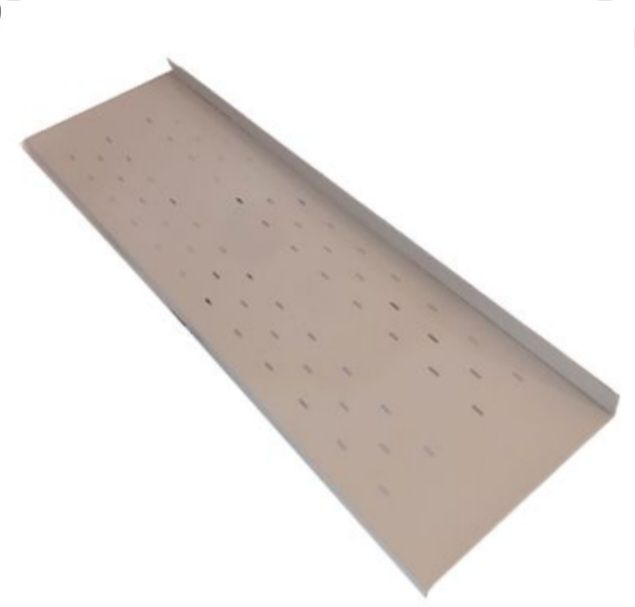

طبقه‌ها به‌صورت (پانچ‌شده و پرتابل)طراحی شده‌اند و قابلیت تنظیم ارتفاع دارند. این ساختار امکان چیدمان متنوع پوشه، زونکن و اسناد را فراهم می‌سازد.
توضیحات تکمیلی
پانچ‌های تعبیه‌شده روی طبقه، امکان جابه‌جایی و تنظیم موقعیت را به‌راحتی فراهم می‌کنند. طراحی پرتابل آن باعث می‌شود طبقه‌ها با توجه به نوع مدارک، به‌صورت دلخواه چیدمان شوند و فضای داخلی فایل بهینه‌سازی گردد.
کاربرد و نقش در فایل بایگانی ریلی
این طبقه‌ها نقش مهمی در افزایش ظرفیت نگهداری و نظم‌دهی به اسناد دارند. با قابلیت تنظیم، می‌توان فضای داخلی فایل را متناسب با نوع مدارک تغییر داد و از فضای موجود حداکثر استفاده را برد.
نتیجه‌گیری
طبقه پانچ‌شده، با طراحی قابل تنظیم و ساختار پرتابل، یکی از اجزای کلیدی در ارتقاء کارایی فایل‌های بایگانی ریلی است. این قطعه، انعطاف‌پذیری، نظم و بهره‌وری را در سیستم نگهداری اسناد افزایش می‌دهد.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی

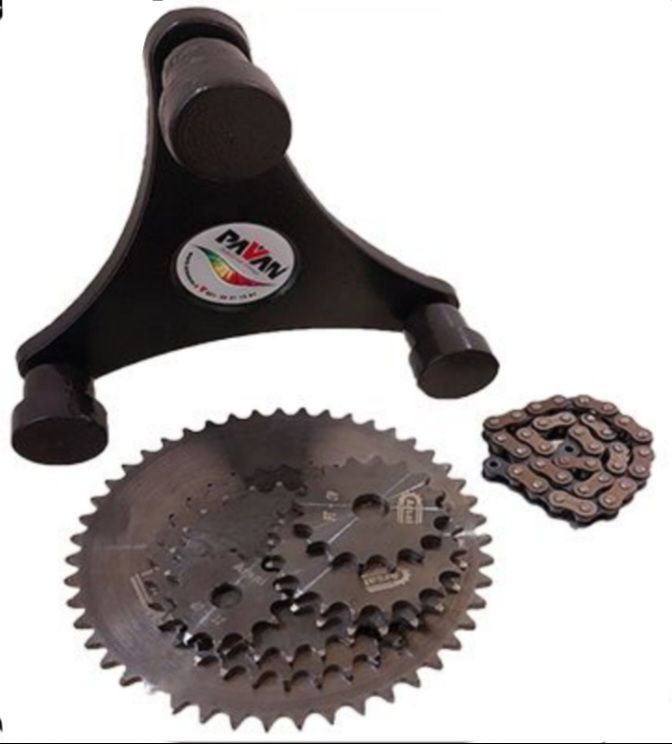

این سیستم با بهره‌گیری از مدل گیربکس با دنده زنجیر دوبل طراحی شده است. حرکت فایل متحرک مطابق با جهت گردش فرمان انجام می‌گیرد و در شرایط استاندارد، با نیرویی کمتر از ۲ کیلوگرم قابل جابه‌جایی است.
توضیحات تکمیلی
استفاده از دنده زنجیر دوبل باعث تقویت انتقال نیرو و کاهش اصطکاک در حین حرکت می‌شود. طراحی دقیق گیربکس موجب می‌گردد که حرکت فایل روان، بی‌صدا و بدون نیاز به نیروی زیاد باشد. این ویژگی‌ها در کنار هم، عمر مفید سیستم را افزایش داده و نیاز به تعمیرات را کاهش می‌دهند.
کاربرد و نقش در فایل بایگانی ریلی
سیستم انتقال نیرو، قلب مکانیزم حرکت فایل‌های ریلی است. این قطعه نقش کلیدی در ایجاد حرکت هماهنگ و کنترل‌شده دارد و باعث می‌شود کاربر بتواند فایل‌ها را با حداقل تلاش فیزیکی جابه‌جا کند. همچنین، این سیستم از ایمنی و پایداری حرکت پشتیبانی می‌کند و مانع از لغزش یا توقف ناگهانی فایل‌ها می‌شود.
نتیجه‌گیری
سیستم انتقال نیرو با طراحی مهندسی‌شده و استفاده از دنده زنجیر دوبل، عملکردی روان، مطمئن و کم‌مصرف را در فایل‌های بایگانی ریلی فراهم می‌سازد. این قطعه، ترکیبی از کارایی مکانیکی و راحتی کاربری را ارائه می‌دهد و نقش مهمی در بهینه‌سازی سیستم بایگانی ایفا می‌کند.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
مشخصات فنی
تمامی قطعات فایل بایگانی ریلی با رنگ پودری الکترواستاتیک چرمی پوشش داده می‌شوند. این فرآیند توسط سیستم Conveyor Belt مجهز انجام شده و شامل مراحل زیر است:
- چربی‌گیری
- فسفاتاسیون
- خنثی‌سازی
- آب‌کشی
- خشک‌سازی در دمای ۱۲۰ درجه
- رنگ‌آمیزی توسط ۶ عدد ربات اتوماتیک
در پایان، قطعات در دمای ۱۸۰ تا ۲۰۰ درجه سانتی‌گراد پخت می‌شوند تا رنگ تثبیت گردد.
توضیحات تکمیلی
رنگ الکترواستاتیک چرمی، علاوه بر زیبایی ظاهری، دارای مقاومت بالا در برابر خط و خش، رطوبت و خوردگی است. استفاده از ربات‌های اتوماتیک در رنگ‌آمیزی، باعث یکنواختی پوشش و افزایش کیفیت نهایی می‌شود. مراحل پیش‌پردازش شیمیایی نیز به‌منظور افزایش چسبندگی رنگ و افزایش دوام سطح فلزی انجام می‌گیرد.
کاربرد و نقش در فایل بایگانی ریلی
این نوع رنگ‌کاری، نقش مهمی در افزایش طول عمر قطعات فلزی و حفظ ظاهر حرفه‌ای فایل‌ها دارد. همچنین، رنگ الکترواستاتیک باعث می‌شود فایل‌ها در برابر شرایط محیطی مختلف (رطوبت، گرد و غبار، تماس فیزیکی) مقاوم باقی بمانند و نیاز به نگهداری کمتری داشته باشند.
نتیجه‌گیری
فرآیند رنگ‌کاری الکترواستاتیک با بهره‌گیری از تکنولوژی پیشرفته و مراحل دقیق آماده‌سازی، تضمین‌کننده‌ی کیفیت، دوام و زیبایی در فایل‌های بایگانی ریلی است. این سیستم، ترکیبی از مهندسی سطح، اتوماسیون صنعتی و استانداردهای روز دنیا را در خود جای داده و نقش کلیدی در ارتقاء ارزش محصول ایفا می‌کند.
